1　概述

為改善職工作業環境,馬鋼桃沖礦業公司在某破碎篩分生產線上增設組合式隔聲室,在功能上要求該隔聲室既作為崗位工人的操作觀察室,又是臨時休息間;在技術上要求該隔聲室既要有較好的聲效果,又要使室內空氣比較清潔,溫度適宜,相對較舒適的環境。

2　隔聲室設計

2. 1　隔聲室基本結構

依照現場對隔聲室功能的要求,其基本結構應包括以下幾點。

(1)在隔聲室的適當部位設置隔聲門、隔聲觀察窗。隔聲門采用雙層厚鋼板,內填吸聲材料、門縫作企口處理,并貼敷適當厚度的橡膠條或密封毛氈做壓縫條。隔聲窗按雙層隔聲結構設計制做。門、窗實際隔聲量應與墻體基本達到“等效應”的原則。

(2)隔聲墻板、頂棚。其墻板(頂棚)結構如圖1所示。隔聲室由各構件拼裝組成,用螺釘連接,采用“外隔內吸”結構,即采用厚鋼板做墻和頂棚外表面(板背后設置加強筋,保證面層剛度),內填適宜容重的吸聲材料,再以護面層及穿孔板作內表面。對隔聲室外表面除銹后作噴漆處理。

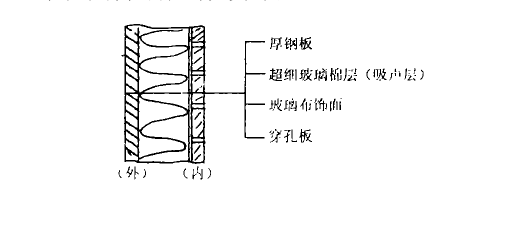

圖1　墻板(頂棚)結構圖

(3)為保證隔聲室內空氣較清新,在其一側底部適當位置設有進氣管道引入新鮮空氣,管道中加裝具有消聲及濾清功能的裝置,以阻止高噪聲及粉塵的侵?jǐn)_。對應另一側上部設排氣口,內裝消聲器,較大隔聲室排氣管道裝設低噪聲排氣扇。

(4)為調節隔聲室內溫度,裝設有低噪聲的分體掛壁式冷暖空調器。

(5)在振動較大的地點,隔聲室底部作適當減振處理,如在粗碎工段,隔聲室底部為鋼板,上鋪軟泡沫塑料層或橡膠板,再墊塑膠地板。

2. 2　隔聲間的隔聲量計算

2. 2. 1　隔聲間的實際隔聲量計算Rs=R+ 10lgASq,式中,Rs為隔聲間的實際隔聲量, dB;R為各構件的平均隔聲量, dB;A為隔聲間內總的吸聲量,m2;Sq為隔聲間的透聲面積,m2。由上式可見,隔聲間的隔聲量不僅與各個構件的隔聲量有關,還與整個圍護結構暴露在聲場的面積大小及隔聲間內的吸聲情況有關,即取決于修正項10lgA/Sq,而這一點,在現場施工中往往忽視,認為只要有隔聲作用就可,其室內的吸聲結構被省去,這是十分錯誤的概念。

2. 2. 2　隔聲間墻體的隔聲量計算該現場噪聲源是粗碎工段破碎機,聲級最高達106～108dB(A),按國家規范不宜超過75dB(A),則要求降噪量應在31～33dB以上。墻體隔聲量,按以下經驗公式計取:TL= 13. 5lg(m1+m2)+△R+ 13,式中,TL為墻體平均隔聲量, dB(A);m1,m2分別為雙層結構的面密度, kg /m2;△R為附加隔聲量, dB(A),與空氣層厚度有關,在本工程中,根據實際情況,附加隔聲量為13dB(A)。由計算可得理論最高隔聲量可達46dB(A)。考慮到施工中難免存在微小縫隙及門、窗可能有的漏聲現象,按實際隔聲量35dB(A)已能達到目標要求,也是比較現實的。

3　隔聲室應達到的主要技術指標

(1)在門、窗全關閉條件下,保證隔聲室內噪聲滿足我國《工業企業噪聲控制設計規范》的規定:在高噪聲車間為工人設置的屏蔽場所的噪聲級,不宜超過75dB(A)。

(2)觀察窗的設置應方便崗位觀察需要,并保證室內有相對較新鮮的空氣,適宜的室內溫度,為崗位工人創造較好的值班休息環境。

4　隔聲室的實際效果

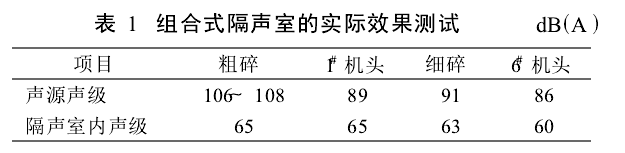

經過一個多月的設計制造和安裝,共在該礦破碎轉運生產線設置了4間隔聲室,分別是粗碎點, 1#機頭點,細碎點, 6#機頭點。運行兩個多月后,公司驗收時,其設備附近作業時的聲級及該點隔聲室內的聲級測試數據對比列于表1。從表1中可看出,隔聲室內的聲級低于《規范》規定,完全滿足設計要求,并一次驗收通過。

參　考　文　獻:

[1]　馬大猷.噪聲與振動控制工程手冊[S ].機械工業出版社,2002. 9.(收稿日期2005-01-24)

本文出自2005年2月第2期礦業快報，作者鄭錦云
