顎式破碎機的類型構造及工作原理

顎式破碎機出現于1858年。它雖然是一種古老的碎礦設備，但是由于具有構造簡單、工作可靠、制造容易、維修方便等優點，所以至今仍在冶金礦山、建筑材料、化工和鐵路等部門獲得廣泛應用。在金屬礦山中，它多半用于對堅硬或中硬礦石進行粗碎和中碎。顎式破碎機通常都是按照可動顎板（動顎）的運動特性來進行分類的，工業中應用廣泛的主要有兩種類型：簡單擺動型及復雜擺動型。這兩種類型均屬于下動型，而上動型因結構不合理已被淘汰。

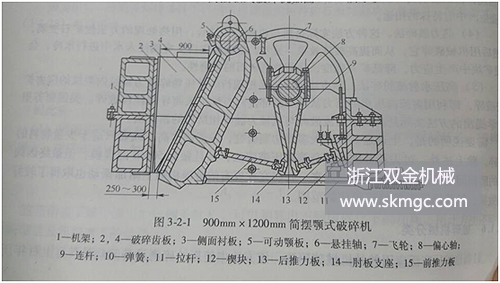

1、簡擺式顎式破碎機

這種破碎機主要由破碎礦石的工作機構、使動顎運動的動作機構、超負荷的保險裝置、排礦口的調整裝置和機器的支承裝置（即軸承）等部分組成。

破碎機的工作機構是指固定顎板和可動顎板5構成的破碎腔。它們分別襯有高錳鋼（ZGMn13）制成的破碎齒板2和4，用螺栓分別固定在可動顎板和固定顎板上。為了提高碎礦效果，兩破碎齒板的表面通常都帶有縱向波紋齒形，齒形排列方式是動顎破碎齒板的齒峰正好對準固定顎破碎齒板的齒谷，這樣有利于礦石的破碎作用。破碎齒板的磨損是不均勻的，靠近給礦口部分磨損較慢，接近排礦口部分磨損較快，特別是固定顎破碎齒板的下部磨損后，將破碎齒板倒向互換使用。大型破碎機的破碎齒板一般制成互相對稱的幾塊，目的與此相同。另外，近幾年來，有的顎式破碎機采用曲面的破碎齒板，即排礦口部分接近平行，這樣可使破碎產品粒度均勻，排礦不易堵塞。

2、復擺式顎式破碎機

復擺顎式破碎機與簡擺式顎式破碎機的不同之處是：少了一根動顎懸掛的心軸，動顎與連桿合為一個部件，少了連桿，肘板也只有一塊?？梢姡瑥蛿[式構造簡單，但動顎的運動比簡式復雜。動顎在水平方向有擺動，同時在垂直方向也運動，是一種復雜的運動，故將此類機器稱為復雜擺動顎式破碎機。

與簡擺式相比，復擺式只有一根心軸，動顎質量及破碎力均集中在一根主軸上，使得主軸受力惡化，故長期以來復擺式多制成中小型設備，因而主軸承便可以采用傳動效率高的滾動軸承。但是，隨著高強度材料及大型滾柱軸承的出現，復擺式顎式破碎機開始大型化，簡擺式也滾動軸承化。目前國外制造的大型簡擺式顎式破碎機為2100mm×3000mm，給礦塊度為1800mm，生產能力為1100t/h；復擺顎式破碎機為1676mm×2108mm，排礦口寬度為355mm，生產能力為3000t/h。同型號的復擺顎式破碎機比簡擺顎式破碎機的產量要高很多。

浙江雙金機械從事礦山破碎設備二十多年，專業做破碎設備（如顎式破碎機、圓錐式破碎機、圓錐式制砂機等），產生不同型號的復擺式顎式破碎機，其SJ-PE系列顎式破碎機規格參數符合國家標準，性能和結構采用了系統的、全面的優化設計，具有強度高、可靠耐用、破碎力大、產量高等特點，廣泛適用于破碎抗壓強度不超過320MPa的各種物料的破碎，尤其適用于大塊堅硬物料的粗碎。
